变频器维修-在引风机变频节能改造上的作用

　　本文将以某地热电企业的2*330MW空冷供热机组引风机变频节能配套改造项目，作为首要研讨对象，剖析该变频器改造方案。以及变频改造后的引风机变频发动流程，以及变频改造所获得的节能作用进行剖析与研讨，望可以促进热电厂锅炉节能降耗目标的完成。

　　随着国际市场中煤炭资源紧张日益严峻，这令国内热电厂面临着较大的经营困境。在这一布景下，如何经过节能改造的办法降低热电厂用电率以及发电成本已成为相关运营人员高度重视的课题之一。受制作技能以及规划技能、条件等因素影响，热电厂首要用电设备(如送风机、引风机、给水泵等)均属于高能耗设备。如关于引风机而言，在热电厂运转过程中其输出功率与机组负荷间的关联性较弱，既可以经过改动挡板开度的办法调整功率，节流过程中存在严峻的能耗损失问题。故，针对热电厂锅炉引风机设备的节能改造势在必行。

　　一、工程概况

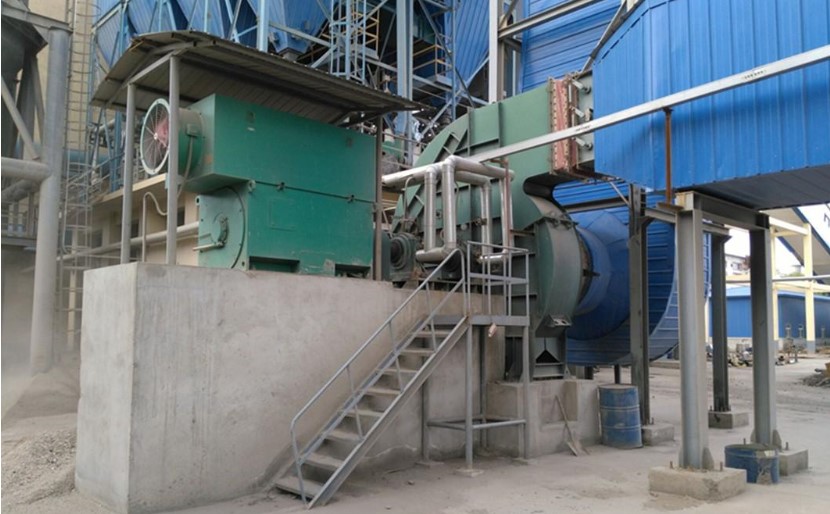

　　某地热电厂的2*330MW空冷供热机组引风机型号为YA15248-2F，结构型式为静叶可调轴流式，由成都电力机械厂出产提供，额定功率为2600kW，额定电压为6000V，额定电流为292A，工作状况下引风机额定转速为980r/min，机组按照2台/炉规范装备，风量为1148661m3/h，规范风压为6625Pa，进口烟温为130.0℃。针对引风机在运转过程中存在的能耗高问题，拟经过引入高压重载变频器的办法对其进行节能改造。

　　二、节能改造实例

　　1、原体系运转

　　原体系中引风机发动流程为：封闭引风机出口关断挡板以及引风机进口调理挡板→发动引风机→敞开引风机出口关断挡板。引风机中止流程为：封闭引风机进口调理挡板→中止引风机→封闭引风机出口关断挡板。引风机正常发动30.0s后，由进口调理挡板对炉膛负压进行自动操控(自动操控完成依据为：由操控回路输出4.0mA～20.0mA信号至进口调理挡板执行机构，以操控挡板开度，进而达到安稳炉膛负压的作用)。

　　2、改造战略

　　为了不影响引风机的正常发动与中止功能，变频改造并未将高压变频器作为独自设备驱动级，而是将启停逻辑集成至引风机驱动级逻辑回路中，对相应过程的答应条件进行调整。详细战略有以下两个方面：

　　(1)对引风机发动逻辑的修正

　　原引风机发动逻辑步序不做调整，在高压变频改造下于第二步中修正发动指令为“引风机在发动后先封闭6kV断路器QF，若引风机变频器处于远方操控状况，变频器处于变频状况，且变频器预备发动信号回来”，则在3.0s延时后宣布变频器发动指令。此刻，引风机断路器QF的闭合与高压变频器的发动间预留有3.0s的时间间隔，从而可以保证高压变频器一次端充分充电后再进入发动升速状况;

　　(2)对引风机中止逻辑的修正

　　原引风机中止逻辑步序不做调整，在高压变频改造下修正答应第二步指令为“引风机中止后首先中止高压变频器，断路器QF延时2.0s后断开”。

　　3、引风机变频发动

　　经高压变频器节能改造后，#2炉引风机变频器的正常发动需求一起满意如下条件：

　　(1)变频操控指令在40%;

　　(2)无变频器重故障;

　　(3)无变频器故障;

　　(4)变频器电源开关QF1合闸;

　　(5)变频器输出开关QF2合闸;

　　(6)工频旁路开关QF3分闸;

　　(7)变频器待机指示。

　　以#2炉引风机A为例，变频形式下的发动流程为：

　　(1)，承认A引风机高压开关、A引风机工频旁路开关QF3在分闸方位;

　　(2)，在A引风机变频操作画面上合上A引风机变频电源开关QF1和A引风机变频输出开关QF2;

　　(3)，将A引风机变频器操控指令置40%，承认A引风机静叶方位为0;承认A引风机其他发动答应条件满意;承认引风机变频上电答应宣布;

　　(4)，合上A引风机高压开关，变频器上电;

　　(5)，DCS画面上点击发动A引风机变频器按钮，调查变频器的转速反馈信号逐渐添加至开始转速，调查变频宣布“变频运转”信号。此过程中调查变频输出电流是否正常，调查变频是否有“报警”及“故障”信号宣布;

　　(6)，添加静叶开度，至规定的最大值(暂定80%)。

　　三、节能改造作用

　　本工程中针对#2炉引风机进行变频配套改造，改造后#2炉引风机工作状况安稳，有非常显着的节能作用。将经过变频配套改造的#2炉引风机运转状况与未经变频配套改造的#3炉引风机电机运转参数进行比照，成果如表1所示。

　　结合表1可见：经过对#2炉引风机进行变频配套改造的办法，引风机在正常运转过程中的机组负荷维持在稳定状况下，调理挡板开度显着进步，可达到100.0%的抱负状况，且引风机电机电流有所下降，在电机电压维持稳定的条件下，电机功率显着降低，对引风机节电有重要意义。

　　四、总结

　　高压变频调速操控作为一种全新的调速办法，近年来在大型热电厂主设备技能改造中广泛应用。咱们经过对2*330MW空冷供热机组引风机经过引入高压变频器器进行节能改造后，在后续的实际运转中，比照未改造前的引风机性能有显着的进步，可以令引风机操控体系运转更加灵活性以及操作简便性有着显着进步，并且具有降低引风机电机功率，发挥节电效益的目的，值得大力推广。
